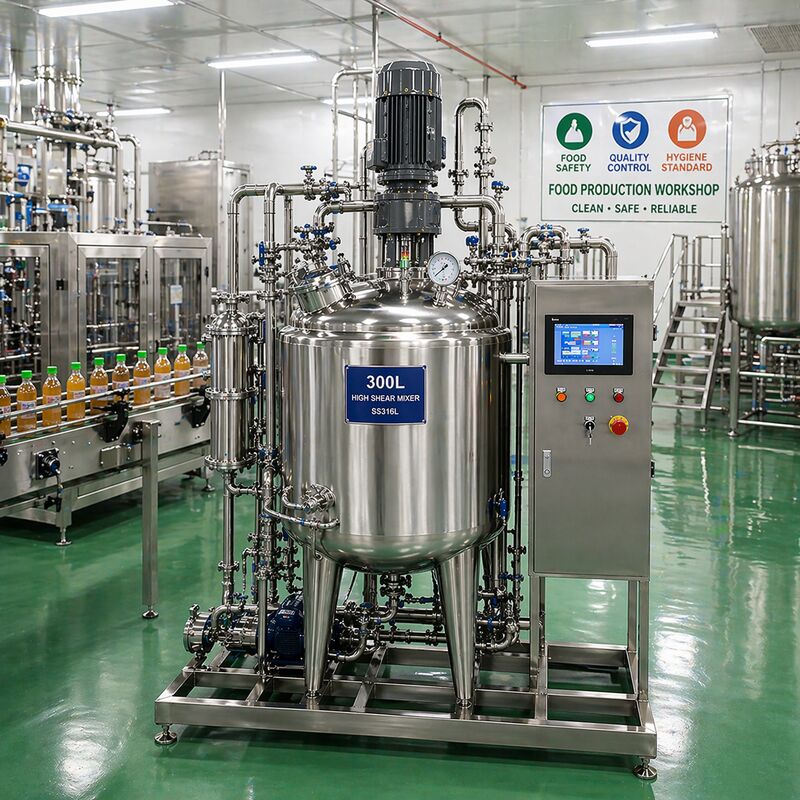

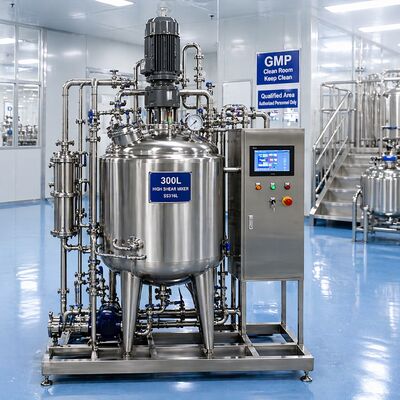

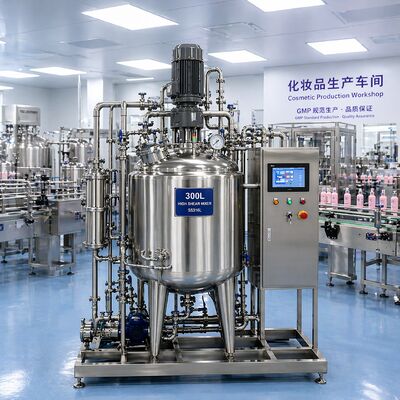

نظام تحضير محلول حقن 300-500L مع خزان SS316L (درجة معقمة ، تصميم الدورة الدورية)
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CHONGYANG |
| إصدار الشهادات: | ISO,CE |
| رقم الموديل: | سي واي-SPS-500L |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | صندوق خشبي قياسي التصدير |
| وقت التسليم: | 15 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 100 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| سعة: | 300 لتر / 500 لتر / 1000 لتر / 2000 لتر / 3000 لتر / مخصص | مادة: | SS316L (أجزاء الاتصال بالمنتج)، SS304 (الإطار) |
|---|---|---|---|
| الانتهاء من السطح: | Ra داخلي ≥0.4μm، خارجي غير لامع/مصقول | نظام التحكم: | التحكم الآلي PLC مع شاشة تعمل باللمس (Siemens/Schneider اختياري) |
| وظيفة: | سترة الخلط والتدفئة والتبريد ونظام التنظيف CIP/SIP | طلب: | فارما / بيوفارما / مستحضرات التجميل / صناعة المواد الغذائية |
منتوج وصف
نظام تحضير المحلول القابل للحقن سعة 300-500 لتر مع خزان SS316L
مقدمة
النظام تحضير المحلول القابل للحقن 300-500 لترتم تصميمه لتحضير سائل عالي النقاء في ظل ظروف معالجة صحية ومعقمة خاضعة للرقابة.
يتميز بخزان ملامسة المنتج SS316L، ودوران الحلقة الصحية، والتحريك الدقيق، والتدفئة والتبريد الاختياريين، والترشيح المعقم، وأتمتة PLC/HMI، ويوفر النظام خلطًا موحدًا، وتحكمًا ثابتًا في درجة الحرارة، وتكرارًا موثوقًا للدفعة، وتقليل مخاطر التلوث.
يمكن تخصيص النظام لإعداد المحاليل القابلة للحقن، ووسائط التكنولوجيا الحيوية، والمخازن المؤقتة المعقمة، والتركيبات عالية النقاء، والإنتاج المختبري، وتطبيقات العملية النظيفة الأخرى.
نظرة عامة على المنتج
نظام تحضير المحلول القابل للحقن سعة 300-500 لتر عبارة عن منصة معالجة صحية متكاملة للخلط والتدوير والتحكم في درجة الحرارة والترشيح والتخزين والنقل المعقم.
يتم تصنيع الأسطح الملامسة للمنتج منالفولاذ المقاوم للصدأ SS316Lبينما يمكن تصنيع الهياكل الخارجية من SS304.
يقوم تصميم التدوير الحلقي بإعادة الحل بشكل مستمر من خلال الخزان وخط أنابيب التدوير الخارجي، مما يساعد في الحفاظ على التركيز الموحد ودرجة الحرارة وجودة المنتج طوال الدفعة.
يقلل النظام الصحي المغلق من التعرض اليدوي ويدعم التشغيل الموثوق في غرف الأبحاث ومناطق التحضير المعقمة والمرافق الصيدلانية ومصانع التكنولوجيا الحيوية وبيئات الإنتاج عالية النقاء.
الصناعات التطبيقية
عملية الإنتاج
يُظهر تدفق العملية التالي تسلسلًا نموذجيًا لإعداد المحلول المعقم القابل للحقن.
يتم إدخال الماء النقي والمواد الخام في وعاء التحضير. يوفر المحرض الخلط الأولي، بينما تحافظ حلقة التدوير الخارجية على حركة المحلول المستمر وتجانسه. تتحكم سترة التسخين أو التبريد في درجة حرارة العملية قبل أن يمر المحلول عبر الترشيح المعقم والنقل الصحي.
الميزات والمزايا
بناء صحي مع مقاومة ممتازة للتآكل.
يدعم الخلط المستمر وجودة الحل الموحدة.
Ra ≥ 0.8 ميكرومتر قياسي، مع خيارات Ra ≥ 0.6 أو 0.4 ميكرومتر.
يقلل من مخاطر التلوث وتعرض المشغل.
يوفر التحكم الدقيق في درجة حرارة الدفعة.
يتيح التشغيل التلقائي، والإنذارات، ومراقبة العملية.
يدعم تنظيف وتعقيم نظام التحضير.
يبسط التثبيت والاتصال والتشغيل.
المواصفات الفنية
| غرض | مواصفة |
|---|---|
| القدرة الاسمية | 300-500 لتر |
| مادة الاتصال بالمنتج | SS316L |
| المواد الخارجية | SS304 |
| تشطيب السطح الداخلي | را ≥ 0.8 ميكرومتر؛ Ra ≥ 0.6 أو 0.4 ميكرومتر اختياري |
| طريقة الخلط | المحرض العلوي مع دوران الحلقة الصحية |
| سرعة الخلط | 0-60 دورة في الدقيقة، قابل للتعديل |
| تدفق الدورة الدموية | قابل للتعديل وفقا لمتطلبات العملية |
| التدفئة / التبريد | سترة صحية، اختياري |
| نظام التحكم | PLC مع شاشة تعمل باللمس HMI |
| التنظيف والتعقيم | CIP / SIP جاهز |
| ضغط العمل | 0–0.3 ميجاباسكال، وفقًا للتصميم النهائي للسفينة |
| درجة حرارة التصميم | -10 درجة مئوية إلى 120 درجة مئوية |
| مزود الطاقة | 220 فولت / 380 فولت، 50 أو 60 هرتز، قابل للتخصيص |
| تثبيت | مثبتة على الانزلاق |
| أساس التصميم | الهندسة الصحية الموجهة نحو GMP وإدارة الجودة ISO |
تعتمد المواصفات النهائية على خصائص المنتج، ودرجة حرارة العملية، وضغط التشغيل، واللزوجة، ووقت الخلط، واستراتيجية التنظيف، وURS للعميل.
التكوين القياسي
| عنصر | وصف |
|---|---|

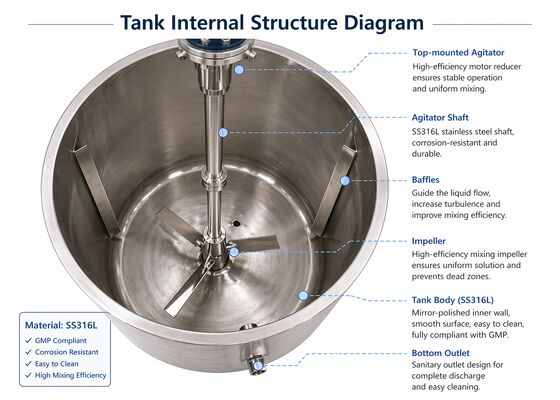

| خزان الخلط | وعاء SS316L بسعة 300-500 لتر مزود بممر صحي وفوهات معالجة |
| المحرض | المحرض الصحي المثبت على القمة مع محرك متغير السرعة |
| مضخة الدورة الدموية | مضخة صحية للتدوير المستمر للحلقة |
| نظام السترة | سترة التدفئة والتبريد الاختيارية |
| لوحة التحكم | PLC، وشاشة HMI التي تعمل باللمس، وأجهزة الإنذار، وتشابك العمليات |
| الصمامات | صمامات الحجاب الحاجز الصحية، يدوية أو أوتوماتيكية |
| الأنابيب | الأنابيب الصحية SS316L مع ترتيب قابل للصرف |
| وحدة الترشيح | مبيت ترشيح معقم صحي وفقًا لمتطلبات العملية |
| واجهة CIP/SIP | وصلات التنظيف والتعقيم |
| الأجهزة | درجة الحرارة والضغط والمستوى والسرعة وأدوات التدفق الاختيارية |
| إطار انزلاقي | إطار دعم متكامل من الفولاذ المقاوم للصدأ |
لماذا نستخدم تصميم الدورة الدموية؟
تقوم حلقة التدوير بسحب المحلول بشكل مستمر من الوعاء، وتمريره عبر الدائرة الصحية الخارجية، وإعادته إلى الخزان.
التكوينات الاختيارية
تطبيقات المشروع النموذجية
يعمل نظام سعة 500 لتر مع دوران الحلقة على تحسين تجانس الخلط وتقليل تباين الدفعة.
يدعم تصميم الحلقة المغلقة التشغيل المستقر ويقلل من مخاطر التلوث أثناء الإعداد والنقل.
معايير التصميم والتوثيق
- مبادئ التصميم الصحي الموجهة نحو GMP
- تصنيع إدارة الجودة ISO 9001
- مواد الاتصال بالمنتج SS316L
- التجهيزات الصحية والأنابيب القابلة للصرف
- شهادات المواد وسجلات التشطيب السطحي
- وثائق FAT وDQ وIQ وOQ الاختيارية
- وثائق المشروع الاختيارية الموجهة لإدارة الغذاء والدواء ومنظمة الصحة العالمية
الأسئلة المتداولة
يوفر دوران الحلقة حركة مستمرة للمحلول، مما يساعد في الحفاظ على التركيز الموحد ودرجة الحرارة وجودة المنتج.
يمكن تصميم النظام للتحضير بدرجة معقمة باستخدام أجزاء الاتصال SS316L، والمعالجة المغلقة، والترشيح المعقم، وCIP، وSIP الاختياري.
نعم. يمكن تخصيص سعة الخزان والأنابيب والأدوات وسرعة الخلط وتدفق الدورة الدموية والترشيح ومنطق التحكم والوثائق.
نعم. يمكن توفير التحكم PLC وشاشة اللمس HMI للتشغيل التلقائي، والإنذارات، والوصفات، والتحكم في درجة الحرارة، ومراقبة الدفعة.
نعم. يمكن أن يشتمل الانزلاق على وصلات CIP، وأجهزة رش، وأنابيب قابلة للتصريف، وتسلسلات تعقيم SIP اختيارية.
لماذا تختار مياه تشونغيانغ؟
مياه تشونغيانغتوفر أنظمة مخصصة لإعداد المحاليل القابلة للحقن، ومنصات تحضير السوائل، والخزانات المعقمة، وأنظمة الدورة الدموية، وحلول CIP/SIP، وتكامل المرافق الصيدلانية النظيفة.
هل تحتاج إلى نظام تحضير محلول معقم قابل للحقن؟
شارك سعة الدفعة المطلوبة، وخصائص المنتج، ووقت الخلط، ودرجة حرارة العملية، ومتطلبات التدوير، ودرجة الترشيح، واستراتيجية CIP/SIP، ومستوى الأتمتة مع فريقنا الهندسي.
يمكن لشركة CHONGYANG WATER إعداد حل تقني مخصص، وتكوين المعدات، وتدفق العملية، ورسم التخطيط، وعرض الأسعار لمشروعك.
